電機頻繁啟停導致電磁繼電器損壞？加裝保護電路的完整指南

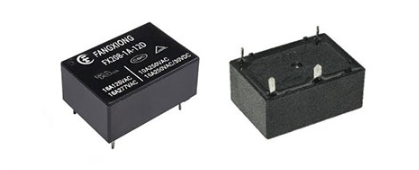

在工業設備中，電機頻繁啟停是常見工況，但這正是控制其電源通斷的電磁繼電器的“殺手”。每次啟停，繼電器觸點都要承受接通時的浪涌電流和斷開時的高壓電弧，頻繁操作會迅速燒蝕觸點，導致粘連或接觸不良。加裝適當?shù)谋Ｗo(hù)電路，是為繼電器“減負”、大幅延長其電氣壽命的經濟有效方法。

為什么電機啟停會“殺死”繼電器？

電機的線圈是典型的感性負載。其損壞繼電器的機制主要有兩個：

1、接通時的浪涌電流：電機啟動瞬間，轉子尚未轉動，反電動勢為零，此時的堵轉電流可達額定電流的5-7倍。巨大的電流沖擊易導致觸點局部高溫、材料飛濺。

2、斷開時的感應電壓（核心原因）：當繼電器觸點斷開電機電源的瞬間，電機線圈中儲存的磁場能量會迅速釋放，產生一個方向相反、幅度極高的感應電動勢（可達電源電壓的數百至上千伏）。這個高壓會在正在分離的微小觸點間隙間拉出強烈、持久的電弧，高溫電弧是熔化、汽化觸點材料，造成燒蝕和粘連的直接元兇。

三大保護電路方案詳解

保護電路的核心思想，是為斷開瞬間產生的高壓感應電動勢提供一個安全的泄放通路，使其不通過觸點拉弧，從而保護觸點。

方案一：RC吸收電路（阻容吸收，適用于交流電機）

這是最經典、應用最廣的方案。將電阻和電容串聯后，直接并聯在繼電器觸點兩端（或并聯在電機線圈兩端，效果等效）。

1、原理：觸點斷開時產生的高壓向電容充電，將磁場能量轉化為電場能量?jī)?chǔ)存；隨后通過電阻緩慢放電，將能量以熱的形式消耗掉。電阻還起到抑制電流振蕩的作用。

2、選型參考：對于220VAC/1kW左右的普通三相電機，常用經驗值為電容 0.1μF（耐壓630VAC以上），電阻 100Ω（2W以上）。功率越大，電容值需相應增加?？蛇x購成品的RC吸收模塊。

方案二：壓敏電阻（MOV，適用于交直流電機）

將壓敏電阻并聯在觸點或負載兩端。

1、原理：壓敏電阻具有電壓閾值特性。當兩端電壓低于閾值時，其電阻極高；當感應電壓超過閾值時，其電阻急劇下降，瞬間吸收能量，將電壓鉗位在安全范圍。

2、選型參考：壓敏電阻的鉗位電壓應略高于線路最高工作電壓峰值。對于220VAC線路，峰值約311V，可選用鉗位電壓470V-680V的壓敏電阻。需注意其能量吸收能力（焦耳數）要足夠。

方案三：續流二極管（僅適用于直流電機）

將二極管反向并聯在直流電機線圈的兩端（陰極接電源正極）

1、原理：斷開瞬間產生的反向感應電動勢會使二極管正向?qū)?，形成閉合回路，使線圈中的電流平緩衰減，從而將高壓尖峰消除。

2、選型參考：二極管的反向耐壓應高于電源電壓2-3倍，正向電流需大于電機工作電流。此法會略微延長電機線圈的斷電釋放時間。

實戰加裝步驟指南

1、診斷與確認：若繼電器控制電機，且頻繁動作（如每小時數十次以上），出現觸點燒蝕或粘連，即可確定為該問題。

2、方案選擇：

（1）交流電機：首選RC吸收電路，效果均衡，成本低。

（2）直流電機：首選續流二極管，簡單高效。

（3）對體積要求高或沖擊能量巨大：可考慮壓敏電阻，或RC與壓敏電阻組合使用。

3、元件安裝：

（1）位置：保護元件應盡可能靠近被保護對象。保護觸點的RC或壓敏電阻，最好直接安裝在繼電器接線端子上。保護負載的元件，則安裝在負載接線端。

（2）接線：確保連接牢固，使用合適的線徑。對于RC電路，注意焊接質量，防止虛接。

4、安全驗證：

（1）加裝后先進行空載（不帶電機）的頻繁通斷測試，觀察繼電器動作和電路有無異常。

（2）隨后帶負載測試，有條件可用示波器觀察觸點兩端的電壓波形，確認高壓尖峰已被有效抑制。

電機頻繁啟停對電磁繼電器是嚴峻考驗，但并非無解。通過理解感性負載產生高壓電弧的機理，并針對性加裝RC吸收電路、壓敏電阻或續流二極管等保護電路，可以有效地將破壞性能量引導、吸收或消耗，從而從根本上保護繼電器觸點。這套方案成本低廉、實施簡單，卻能數倍甚至數十倍地延長繼電器在頻繁啟停工況下的使用壽命，是設備維護與可靠性提升中極具性?xún)r(jià)比的一項技術改造。
